Технические требования к трубам PVC-U на примере труб Lareter. Часть 1

11 мая 2019
Технические требования к трубам PVC-U на примере труб Lareter. Часть 1
Автор
Автор статьи: Юрий Белоусиков

Этот небольшой цикл статей будет посвящён описанию европейских требований к трубопроводным системам из PVC-U на примере известных итальянских труб Lareter. Указанные требования отличаются от наших ГОСТов, однако они жёстче, а потому, если трубы им соответствуют, то и со стандартизацией по российским нормативным документам проблем не возникнет, тем более, что наши стандарты пока ещё пилотные, так как до недавнего времени приходилось использовать целый комплекс нормативных документов, чтобы адекватно оценить пластиковые трубопроводные системы. Добавим, что речь пойдёт о напорных системах для водоснабжения и водоподготовки.

Относительно целей документа, составленного итальянскими специалистами по трубопроводным системам, и областей применения отмечается следующее: данная спецификация направлена на регулирование условий поставки и испытаний труб Lareter из ПВХ для транспортировки воды и пищевых жидкостей под давлением, в соответствии с местными инструкциями: в частности с документом №174 от 06.04.2004 года под названием: «Инструкция по материалам и предметам, которые могут использоваться на стационарных установках очистки, подведения и распределения воды, используемой для потребления человеком». Из нормативных ссылок отметим, в частности, стандарт UNI EN 1452 (об этих документах мы ещё будем говорить подробнее в следующих статьях), который устанавливает требования к трубопроводным системам для транспортировки не агрессивных жидкостей, основным материалом которых является непластифицированный поливинилхлорид или UPVC (в нашей терминологии — НПВХ).

Технические требования к трубам PVC-U на примере труб Lareter. Часть 1

Сырьевая смесь в основном должна быть изготовлена из ПВХ (поливинилхлорида) с добавлением нетоксичного сжижающего материала и стабилизаторов и некоторых других добавок в количествах, необходимых для экструзии и для обеспечения стабильности характеристик полимера как во время производственного процесса, так и в течение срока службы готового продукта. Смесь, используемая для производства труб, должна быть в виде гранул или порошка, и не должна использоваться для какого-либо другого применения или рабочего процесса, отличного от требуемого для производства труб. Не допускается использование таких материалов, как, например, пластификаторы и / или минеральные вещества, которые могут изменить механические и гигиенические характеристики труб. Также запрещён вторичный ПВХ и материал, который был экструдирован хотя бы раз, получен при утилизации труб и фитингов, которые уже отслужили свой срок, даже если они имеют характеристики, которые соответствуют этой спецификации. Характеристики порошка ПВХ должны соответствовать требованиям UNI EN 1452-1 (об этом международном стандарте в кодировке ISO EN мы уже рассказывали в одном из предыдущих циклов статей) и соответствовать данным, указанным ниже.

Технические требования к трубам PVC-U на примере труб Lareter. Часть 1

Минимально необходимые характеристики ПВХ порошка

  • Значение K — 65-70;
  • Удельный вес — 0,5-0,6;
  • Размера частиц порошка — для труб диаметром более 250 мм не более 5%, для труб менее 63 мм не более 5%;
  • Остаточный VCM (винилхлорид мономер) — менее 1 промилле (1 мг/кг);
  • Летучие вещества — не более 0,3%

Характеристики смеси в форме для изготовления трубы должны соответствовать требованиям UNI EN 1452-1 и соответствовать следующим требованиям:

  • MRS (согласно ISO / TR 9080) — не менее 25 МПа;
  • максимально выдерживаемое давление при перепадах — не менее 48 МПа;
  • плотность — 1,35-1,46 г/см3;
  • текучесть — не более 10%;
  • коэффициент упругости — более 3000 МПа;
  • коэффициент линейного теплового расширения — 0,06-0,08 мм/м °C;
  • теплопроводность — 0,13 ккал / мч °C.

Трубы должны быть изготовлены из сырья (смесь ПВХ), соответствующего требованиям, указанным в предыдущей таблице, и следующим:

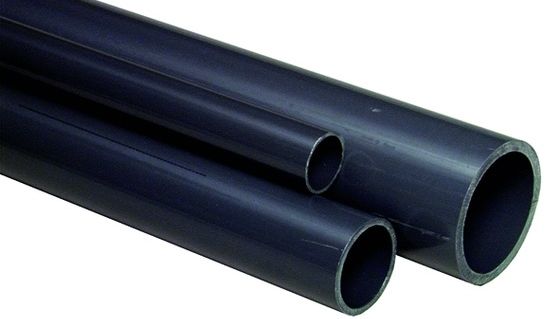

  • цвет — серый в соответствии с RAL 7011. Учитывая, что трубы могут подвергаться воздействию солнечных лучей, минимальное выцветание на одной части трубы не должно ставить под угрозу качество используемой трубы и, следовательно, не может являться причиной отказа от неё в процессе доставки;
  • внешний вид — внутренняя и внешняя поверхности труб должны быть гладкими, чистыми и без вмятин, загрязнений, пористости или любых других неровностей на поверхностях, которые могут препятствовать их соответствию нормативным документам и данным спецификациям, в том числе UNI EN 1452 (EN ISO 1452).
Технические требования к трубам PVC-U на примере труб Lareter. Часть 1
