Снизить давление с парового котла с 17 бар до 6 бар при вводе на потребителя

Постановка задачи (краткая)

Редуцирование и охлаждение водяного пара при его постоянном расходе 17 бар на входе до 6 бар

Описание задачи (подробное)

Существует старая система редуцирования и охлаждения водяного пара. Линяя впрыска, линяя осушения водяного пара и отвода конденсата из сепаратора находится в удовлетворительном состоянии, заказчик не намерен их менять. Требуется рассчитать новую линию редуцирования водяного пара, с использование регулирующего клапана с пневматическим приводом (необходимо очень быстро закрывать герметично клапан до 12 сек), заменить все старые клапаны. Необходимо редуцировать водяной пар с более высокого давление (17 бар) на более низкое (6 бар) при заданном расходе (10000 кг в час), при постоянной подаче водяного пара, с использованием регулирующего клапана с пневматическим приводом, предусмотрев линию отвода конденсата.

Предложенное решение

В связи с тем, что подача водяного пара будет осуществляться постоянно, был подобран регулирующий клапан с использованием специальной расчетной программы подбора оборудования ARI-myValve®. Данный клапан был подобран согласно расходу, входному и выходному давлению. Им стал регулирующий клапан ARI-STEVI®. Данный клапан выполняет несколько функций сразу – редуцирование (из-за сниженного Kvs), регулирование и полное и герметичное перекрытие потока среды, когда это требовалось по технологическим требованиям. Для достижения полной герметичности (класс протечки VI) на затворе регулирующего клапана был установлено специальное тефлоновое уплотнение.

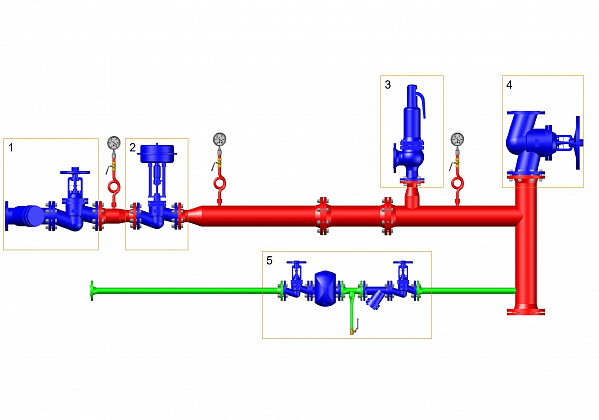

Перед регулирующим клапаном находятся 2 клапана – сетчатый фильтр ARI-Strainer и запорный сильфонный клапан ARI-FABA®-Plus. Фильтр необходим для удаления грязи и окалины (труба между сепаратором и регулирующим клапаном была выполнена из «черной» стали, что в будущем приведет к ржавлению), запорный клапан выполнял роль отсечного клапана при останове, для профилактических работ и обслуживания установки.

Для стабилизации выходного давления после регулирующего клапана был предложен пружинный предохранительный клапан ARI-SAFE.

Основная линия расходится на 2 линии. 1 линяя («наверх») сразу подает пар на нужды потребителя, поэтому установлен запорный сильфонный клапан ARI-FABA®-Plus. 2 линяя («вниз») уходит на другого потребителя, где уже есть запорные клапаны (на рисунке не показаны).

Так как для снижения температуры водяного пара будет подаваться холодная вода необходимо было предусмотреть линю отвода конденсата. Линяя отвода конденсата состоит из самой линии и дренажа, с использованием запорных сильфонных клапанов ARI-FABA®-Plus, сетчатого фильтра ARI-Strainer, поплавкового конденсатооводчика ARI-CONA®S и дренажного шарового крана. Линяя конденсата идет от второй «нижней» паровой линии. Для экономии места было предложено использовать встроенный обратный клапан в поплавковый конденсаоотводчик.

Реализованное решение

Были приобретены запорные сильфонные клапаны ARI-FABA®-Plus, тип 046; сетчатые фильтры ARI-Strainer, тип 050; поплавковые конденсатоотводчики ARI-CONA®S, тип 631; регулирующий клапан ARI-STEVI®, тип 470; предохранительный клапан ARI-SAFE, тип 901, дренажный шаровой кран.
