Виды стандартов пластиковых труб. ISO-21138-3: 2007. Часть 13

При испытании на кольцевую гибкость в соответствии с методом испытания, описанным в предыдущей части, с использованием указанных параметров и при визуальном осмотре без увеличения, следующие требования должны быть удовлетворены: a) не должно быть уменьшения измеренной силы; б) не должно быть трещин в любой части конструкции стенки. Кроме того, должны быть выполнены следующие условия после испытания: в) не должно быть расслоения стенки, за исключением возможного расслоения между наружной и внутренней стенками двустенных труб, происходящего в зоне сварного шва на концах образца для испытаний (профили вспомогательного технологического процесса из материала, отличного от материала трубы, не подпадают под это требование); г) в испытательном образце не должно быть других типов разрыва; д) деформация в любой части конструкции стенки трубы, включая углубления и выбоины, не должна происходить ни в одном направлении. Далее отмечается, что трубы, предназначенные для использования в местах, где установка проводится при температуре ниже -10 °C, должны соответствовать дополнительным требованиям и, в частности, должны быть проведены испытания на ударопрочность так называемым лестничным методом в соответствии с международным стандартом ISO 11173: 1994 («Трубы из термопластов. Определение устойчивости к внешним ударам. Лестничный метод»). Теперь перейдём к рассмотрению методов испытаний фитингов типа B1 для систем со структурированными стенками.

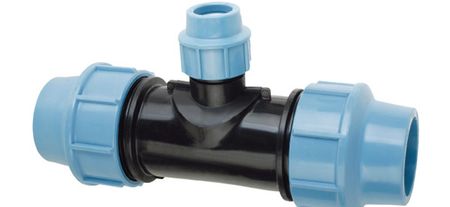

В общем разделе сказано, что при тестировании в соответствии с методами испытаний, приведёнными ниже, и с применением указанных параметров фитинги должны отвечать определённым механическим характеристикам в соответствии с используемым стандартом или стандартами в каждом случае. Также фитинги должны быть обозначены одним из следующих номинальных классов кольцевой жёсткости (SN) : DN равный или менее 500 мм: SN 4, SN 8 или SN 16, а DN более 500 мм: SN 2, SN 4, SN 8 или SN 16. Для труб с DN более 500 мм гарантированная изготовителем минимальная жёсткость между значениями SN компонента может использоваться только для целей расчёта. Такие трубы должны быть помечены следующим более низким классом жёсткости. Далее приведём методы испытаний, а также международные стандарты, в соответствии с которыми эти тесты должны быть проведены.

• Испытание фитингов PVC-U, PP и PE на жёсткость должно проводиться в соответствии с международным стандартом ISO 13967, «Термопластичные фитинги — определение кольцевой жёсткости». При этом значения определяются в соответствии с классом SN трубы. Когда фитинг в соответствии с этой частью ISO 21138 имеет такую же конструкцию стенки, что и соответствующая труба, жёсткость фитинга из-за его геометрии равна или больше, чем у трубы. Такие фитинги могут быть классифицированы с тем же классом жёсткости, что и трубы, без проверки жёсткости.
• Испытание фитингов PVC-U, PP и PE на ударопрочность должно проводиться в соответствии с международным стандартом EN 12061, «Системы пластиковых трубопроводов. Фитинги из термопластов ⎯ Метод испытания на ударопрочность». Тестовая температура должна быть равна 0 oC без каких-либо отклонений в ту или иную сторону. На стенках образцов не должно образоваться никаких трещин, а соскочившие уплотнительные элементы должны быть заново установлены в правильное положение вручную
• Испытание фитингов PVC-U, PP и PE на механическую прочность или гибкость должно проводиться в соответствии с международным стандартом EN 12256 («Системы пластиковых трубопроводов. Фитинги из термопластов. Метод испытания на механическую прочность и гибкость изготовленных фитингов»). Данный тест проводится только для фитингов, состоящих из более чем одной детали (элемент, удерживающий уплотнительное кольцо, не считается деталью) или когда минимальная толщина стенки в корпусе, e4, min, меньше значений, высчитываемых по специальной формуле, для каждого материала. Образцы не должны демонстрировать признаков расщепления, трещин или утечки
